🧩 M5StickC PLUS on kompakti, kannettava ja avoimen lähdekoodin IoT-kehitysalusta, jota tehostaa ESP32-PICO-D4 sisäänrakennetulla Wi-Fillä. Se on parannettu versio alkuperäisestä M5StickC, jossa on suurempi näyttö ja parannettu laitteistosuunnittelu.
📱 Päivitetty 1,14 tuuman TFT LCD -näyttö (135×240 resoluutio) kasvattaa näyttöalaa 18,7 %. Mukana on myös summeri ja suurempikapasiteettinen 120mAh LiPo-akku (aiemmin 95mAh), mikä tekee siitä ihanteellisen puettaviin ja sulautettuihin sovelluksiin.
🔧 Laite sisältää runsaasti laitteistoresursseja: infrapunalähetin, RTC, mikrofoni, LED, IMU, painikkeet ja PMU. Se tukee M5Stackin HAT- ja Unit-sarjoja ja on yhteensopiva useiden kehitysalustojen kanssa.
Virtakytkimen käyttö:
- Virta päälle: Pidä virtapainiketta painettuna 2 sekuntia
- Virta pois: Pidä virtapainiketta painettuna 6 sekuntia
🔧 Tuotteen ominaisuudet
- ESP32-PICO-D4 Wi-Fillä
- Sisäänrakennettu 6-akselinen IMU (MPU6886)
- Punainen LED-merkkivalo
- Infrapunalähetin
- Digitaalinen MEMS-mikrofoni (SPM1423)
- Reaaliaikakello (BM8563)
- Mukautetut painikkeet + 1,14 tuuman LCD
- 120mAh ladattava LiPo-akku
- Laajennettava liitäntä HAT/Unit-moduuleille
- Sisäänrakennettu passiivinen summeri
- Kannettava tai seinälle kiinnitettävä muotoilu
- Monialustainen kehitystuki:
- UIFlow
- MicroPython
- Arduino
- .NET nanoFramework

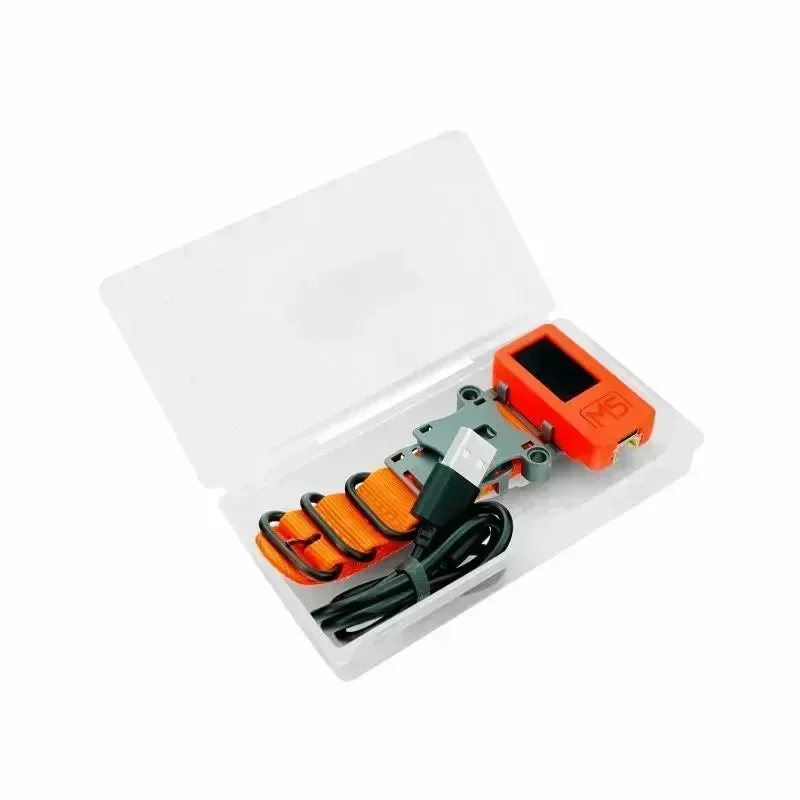

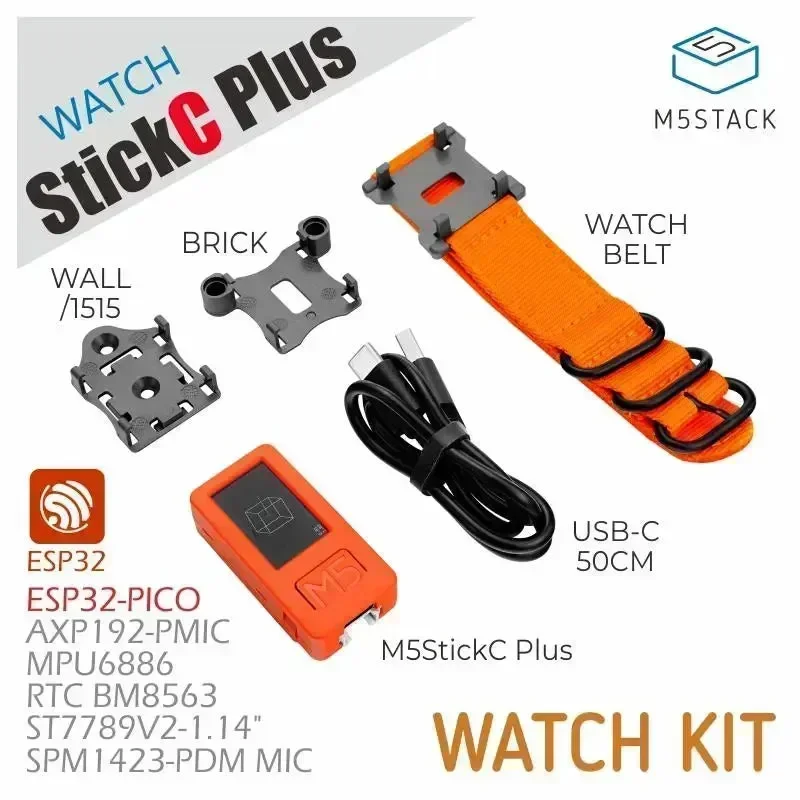

📦 Paketin sisältö

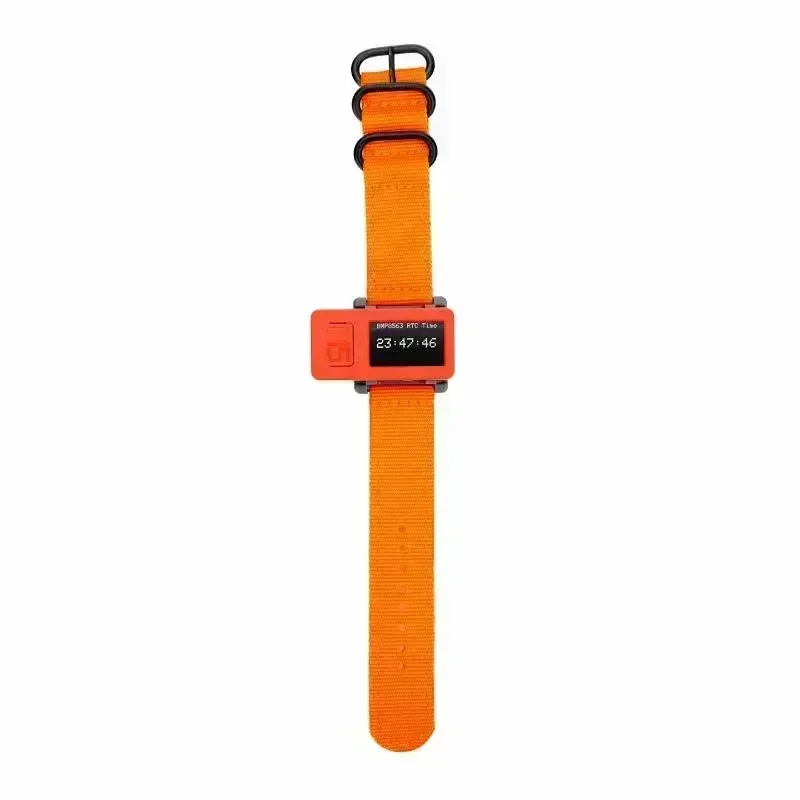

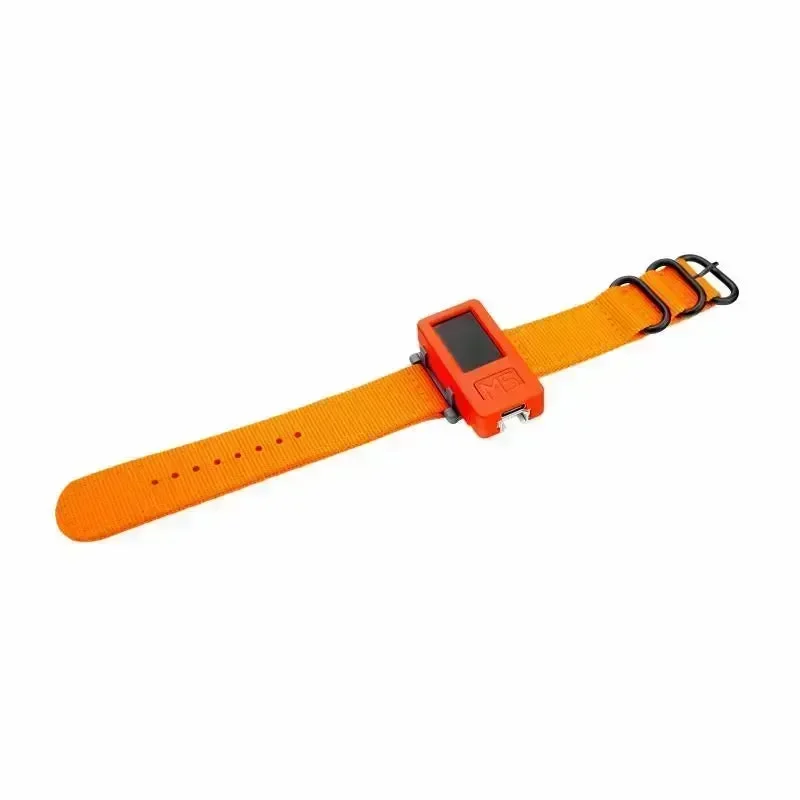

- 1 × M5StickC PLUS kellovarusteilla
🚀 Sovellukset
- IoT-päätelaitteen ohjain
- Pukeutuvat laitteet
- STEM-kasvatusvälineet
- Tee-se-itse elektroniikka ja prototypointi
📊 Tekniset tiedot
| Resurssit | Parametri |
|---|---|
| ESP32 | 240MHz kaksiytiminen, 600 DMIPS, 520KB SRAM, Wi-Fi |
| Flash-muisti | 4MB |
| Virtasyöttö | 5V @ 500mA |
| Liitännät | Type-C × 1, GROVE (I2C + I/O + UART) × 1 |
| LCD-näyttö | 1,14 tuumaa, 135×240 värillinen TFT LCD, ST7789v2 |
| Painikkeet | Mukautetut painikkeet × 2 |
| LED | Punainen LED |
| IMU | MPU6886 |
| Summeri | Sisäänrakennettu passiivinen summeri |
| IR | Infrapunalähetys |
| Mikrofoni | SPM1423 |
| RTC | BM8563 |
| PMU | AXP192 |
| Akku | 120 mAh @ 3,7 V |
| Antenni | 2.4G 3D antenni |
| PIN-portit | G0, G25/G36, G26, G32, G33 |
| Käyttölämpötila | 0°C – 60°C |
| Nettopaino | 15 g |
| Bruttopaino | 21 g |
| Tuotteen koko | 48,2 × 25,5 × 13,7 mm |
| Pakkauksen koko | 50 × 25 × 15 mm |
| Kotelon materiaali | Muovi (PC) |
📐 Kaaviot
- StickC-Plus-kaaviopdf
📄 Tietolehdet
- ESP32-PICO
- ST7789v2
- BM8563
- MPU6886
- AXP192-tietolehti
- AXP192-rekisteri
- SPM1423-mikrofoni
💻 Ohjelmistotuki
Arduino
- StickC-Plus Arduino -kirjasto
